9 Pin JST-PH 2 Tunik Konnektör Dişi

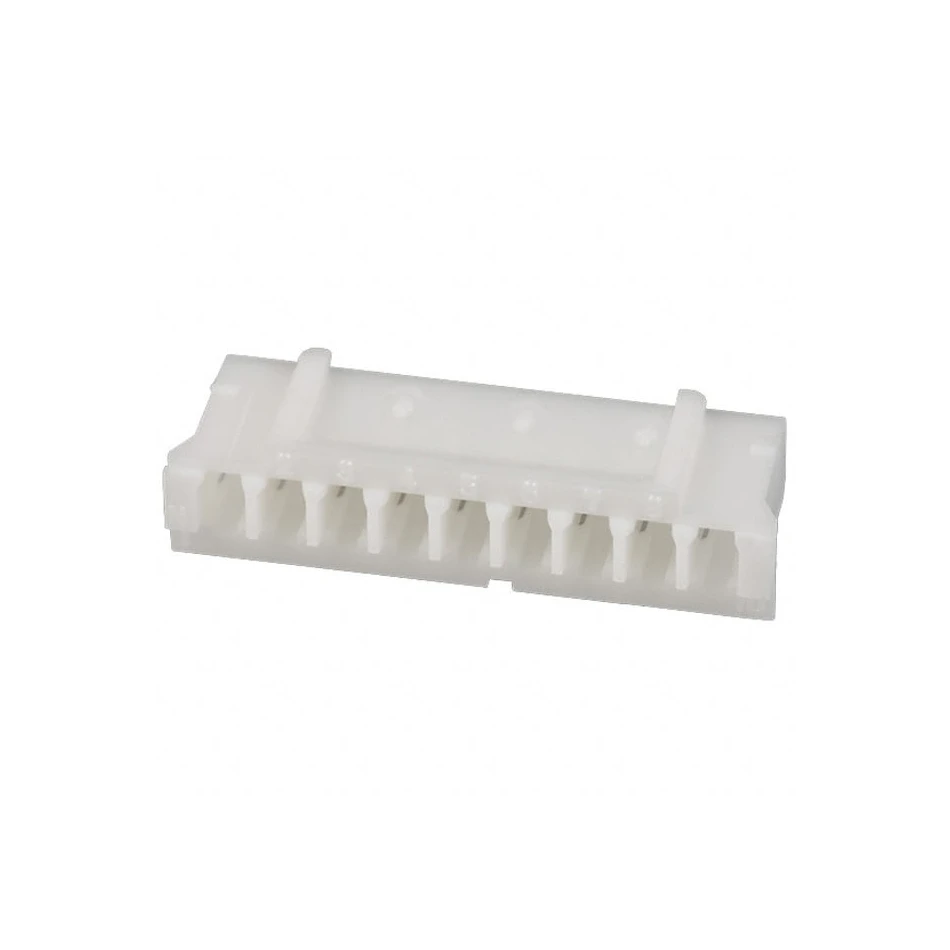

JST PHR-9 2.00 mm 9 Pin Dişi Konnektör Housing

JST PHR-9, JST PH serisine ait 2.00 mm pin aralıklı, 9 pinli dişi konnektör housingidir. Kablo ile elektronik kart arasında kompakt ve sökülebilir bağlantılar oluşturmak amacıyla kullanılır.

Housing içerisine uygun JST PH serisi dişi krimp terminaller yerleştirilir. Terminaller kablolara krimplendikten sonra housing üzerindeki ilgili yuvalara itilerek sabitlenir. Hazırlanan konnektör daha sonra uyumlu JST PH serisi erkek PCB konnektörü ile eşleştirilebilir.

Küçük boyutları sayesinde özellikle alanın sınırlı olduğu elektronik cihazlarda, kontrol kartlarında, sensör bağlantılarında ve çeşitli cihaz içi kablolama uygulamalarında tercih edilir.

Teknik Özellikler

• Ürün Kodu: PHR-9
• Seri: JST PH
• Pin Sayısı: 9 Pin
• Pin Aralığı (Pitch): 2.00 mm
• Sıra Sayısı: Tek sıra
• Konnektör Tipi: Dişi housing
• Bağlantı Tipi: Krimp terminal
• Housing Genişliği: Yaklaşık 19,8 mm
• Seri Anma Gerilimi: 100 V AC/DC
• Seri Anma Akımı: Uygun kablo ve terminal kullanıldığında 2 A’e kadar
• Renk: Doğal / Beyaz

Kullanım Alanları

• Elektronik kart bağlantıları
• Sensör ve modül bağlantıları
• Mikrodenetleyici sistemleri
• Cihaz içi kablolama
• Kontrol kartları
• Batarya ve güç bağlantıları
• LED ve aydınlatma sistemleri
• Robotik ve hobi elektroniği
• Özel kablo demeti üretimi

Montaj

Kablo uçlarına uygun JST PH serisi dişi metal terminaller krimplenir. Hazırlanan terminaller daha sonra PHR-9 housing üzerindeki yuvalara doğru yönde itilerek yerleştirilir.

Terminal üzerindeki kilitleme bölümü housing içerisine oturduğunda terminal sabitlenir ve geri çıkması önlenir. Hazırlanan 9 pinli konnektör uygun JST PH serisi PCB konnektörü ile kullanılabilir.

Önemli Bilgi

Bu ürün 9 pinli plastik JST PHR-9 housing gövdesidir.

Metal krimp terminaller ve PCB üzerine monte edilen karşılık konnektör ürüne dahil değildir.
