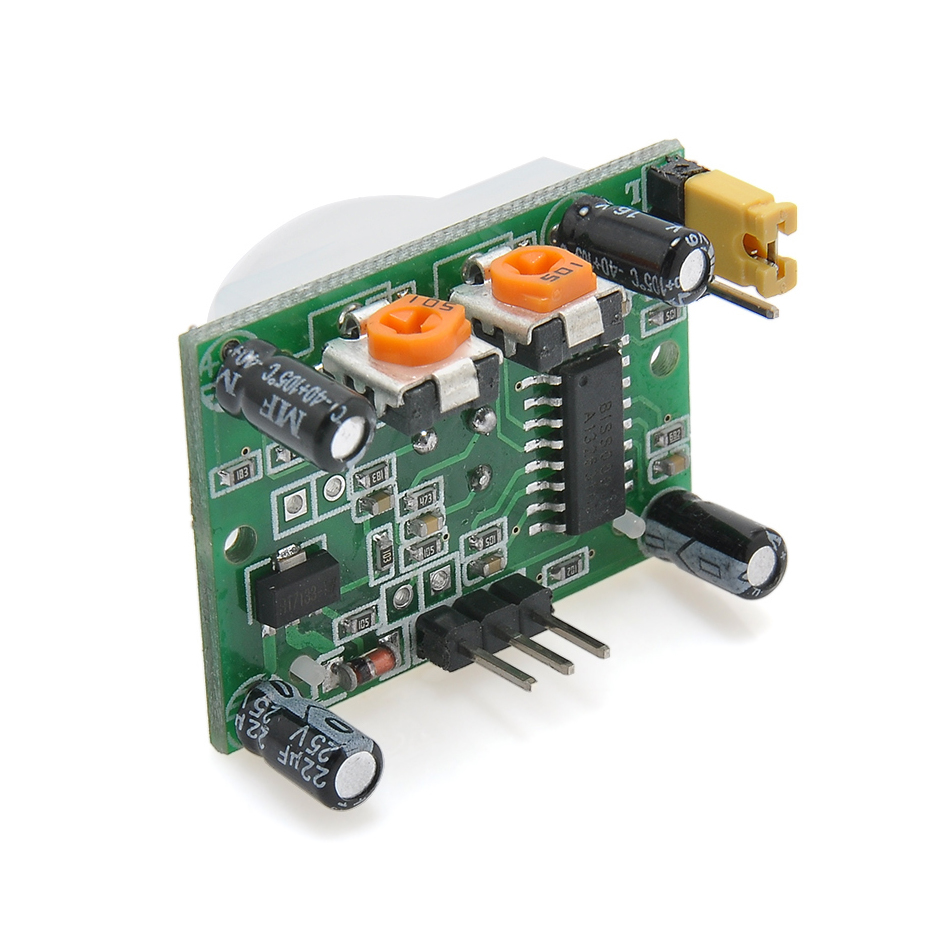

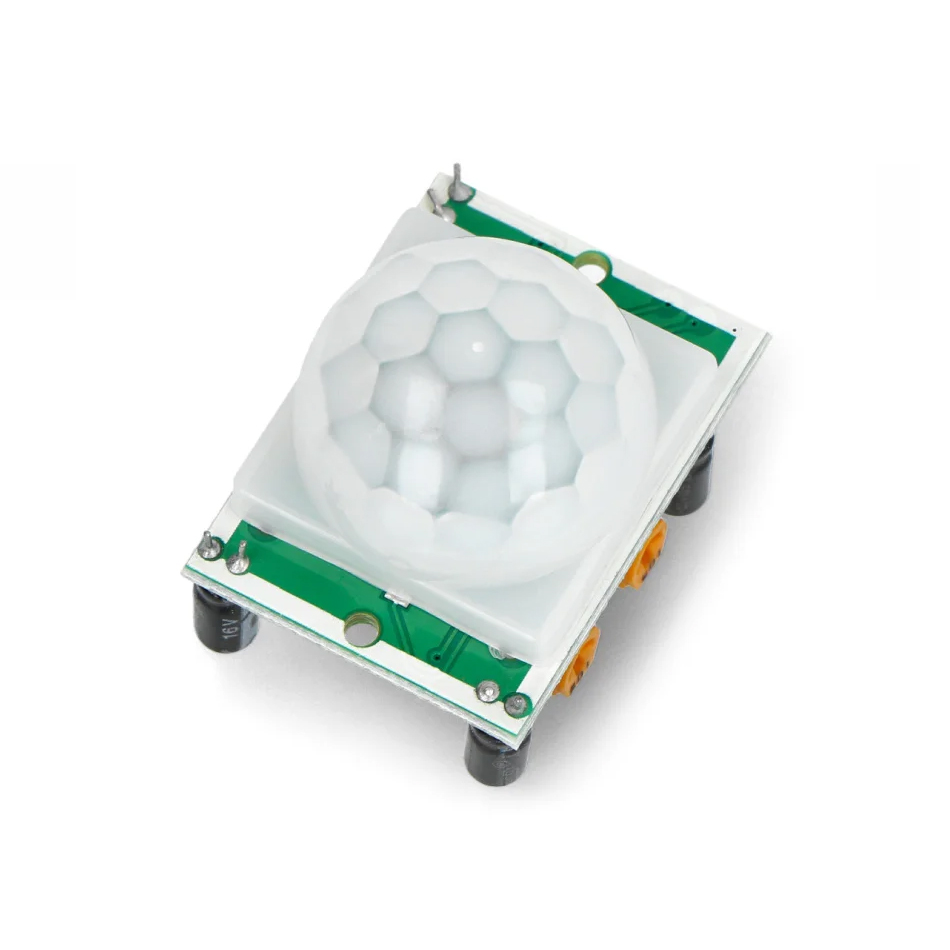

HC-SR501 PIR Hareket Sensörü Modülü

HC-SR501, çevresindeki pasif kızılötesi (PIR) radyasyon seviyelerindeki değişiklikleri algılayarak insan hareketini tespit eden, yaygın olarak kullanılan bir hareket sensörü modülüdür. Özellikle insan vücudundan yayılan kızılötesi ışınları algılayarak çalışır, bu da onu güvenlik, aydınlatma otomasyonu ve akıllı ev sistemleri gibi çeşitli uygulamalar için mükemmel bir seçim haline getirir.

Temel Özellikler:

• Yüksek Hassasiyet ve Güvenilirlik: Hızlı ve doğru hareket algılaması sağlar.
• Ayarlanabilir Algılama Mesafesi: Ortamınıza göre 3 metreden 7 metreye kadar algılama menzilini ayarlayabilirsiniz.
• Ayarlanabilir Gecikme Süresi: Algılama sonrası çıkış sinyalinin ne kadar süreyle aktif kalacağını 5 saniyeden 200 saniyeye kadar ayarlayabilirsiniz.
• Tekrarlı Tetikleme Modu: Jumper ayarı ile sensörün tekrarlı tetikleme modunda çalışmasını sağlayarak, algılama alanında hareket devam ettiği sürece çıkış sinyalini yüksek tutar.
• Geniş Çalışma Gerilimi Aralığı: DC 4.5V’tan 20V’a kadar geniş bir gerilim aralığında stabil çalışır.
• Düşük Güç Tüketimi: Enerji verimliliği yüksek bir modüldür.
• Kolay Entegrasyon: 3 pinli (VCC, GND, OUT) yapısı sayesinde Arduino, ESP32/ESP8266 gibi mikrodenetleyicilerle kolayca bağlantı kurar.

Çalışma Prensibi:

HC-SR501, dahili piroelektrik sensörü aracılığıyla çevresindeki kızılötesi radyasyon seviyesini sürekli izler. Algılama alanına bir insan girdiğinde, vücut ısısından yayılan kızılötesi enerji sensör tarafından algılanır ve bu, modülün çıkış pinini yüksek (3.3V) yaparak bir hareketin tespit edildiğini bildirir. Hareket sona erdiğinde ve ayarlanan gecikme süresi dolduğunda, çıkış pini tekrar düşük (0V) seviyeye döner.

Uygulama Alanları:

• Akıllı Ev Sistemleri: Otomatik aydınlatma kontrolü, fan veya klima aktivasyonu.
• Güvenlik Sistemleri: İzinsiz giriş algılama, alarm tetikleme.
• Enerji Tasarrufu: Boş odalarda ışıkların otomatik kapanması, enerji tüketimini optimize etme.
• Robotik Projeler: Engel algılama, otomatik kapı/bariyer sistemleri.
• Maker Projeleri: Çeşitli DIY (kendin yap) sensör tabanlı projeler.

Teknik Özellikler:

• Çalışma Gerilimi: DC 4.5V – 20V
• Statik Akım: <50uA
• Çıkış Seviyesi: Yüksek (3.3V) / Düşük (0V)
• Algılama Açısı: <120 derece konik
• Algılama Mesafesi: 3-7m (Ayarlanabilir)
• Gecikme Süresi: 5-200sn (Ayarlanabilir)
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Boyutlar: 32mm x 24mm

HC-SR501, uygun maliyetli, güvenilir ve kullanımı kolay bir hareket algılama çözümü arayan herkes için ideal bir bileşendir.
