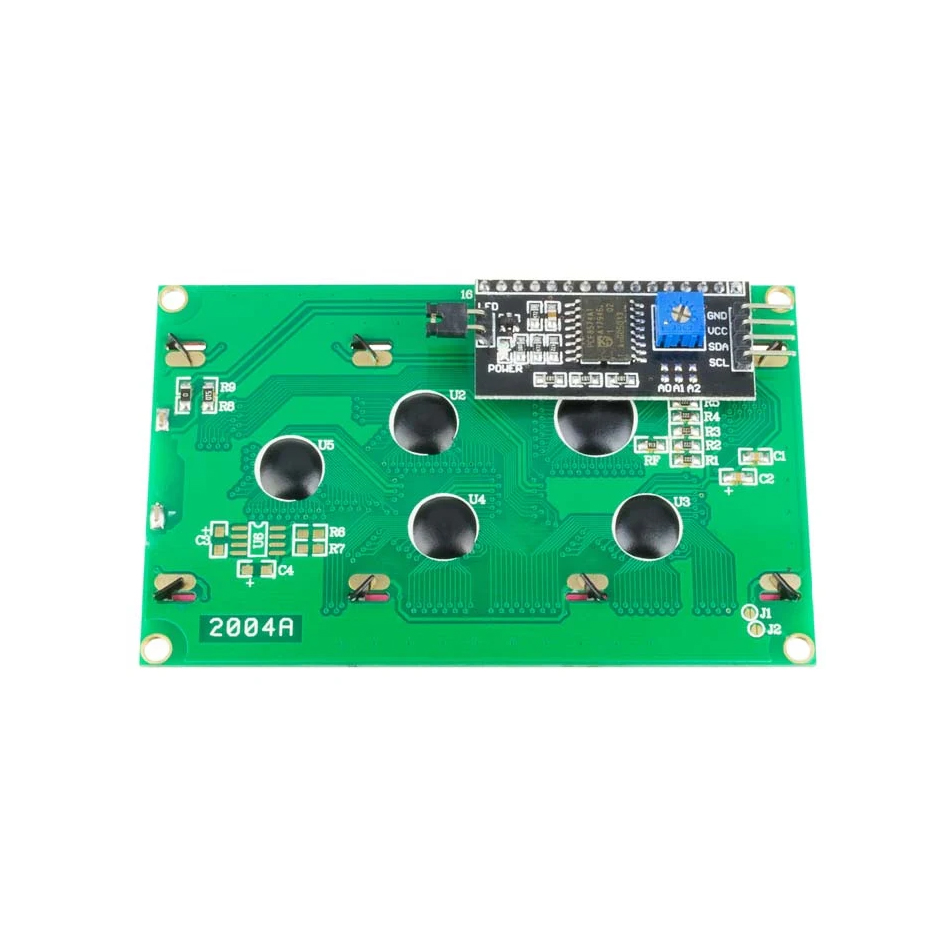

I2C 20×4 LCD Karakter Ekran – Yeşil Arka Işıklı (2004A)

Projelerinizde metin ve sayısal verileri şık ve anlaşılır bir şekilde görüntülemek için ideal olan I2C 20×4 LCD Karakter Ekran, yeşil arka ışığı ve kullanıcı dostu I2C arayüzü ile öne çıkıyor. Bu ekran, mikrodenetleyici tabanlı sistemlerinizde GPIO pin sayısını minimumda tutarak kolay bağlantı imkanı sunar.

Temel Özellikler

• 20×4 Karakter Ekran: Her biri 20 karakter kapasiteli 4 satır ile geniş bir görüntüleme alanı sunar. Bu sayede daha fazla bilgiyi tek seferde gösterebilirsiniz.
• I2C Seri Arayüz: Sadece 2 adet GPIO pini (SDA ve SCL) kullanarak ekranı kontrol edebilirsiniz. Bu, özellikle pin sayısı kısıtlı mikrodenetleyiciler (Arduino Nano, ESP8266 vb.) için büyük bir avantajdır. Dahili I2C adaptörü sayesinde ek bir modüle ihtiyaç duymazsınız.
• Yeşil Arka Işık: Yeşil renkli arka ışık, ekranın düşük ışık koşullarında veya karanlık ortamlarda bile rahatça okunmasını sağlar. Karakterler genellikle siyah renkte görüntülenir.
• Ayarlanabilir Kontrast: Entegre potansiyometre (trimpot) aracılığıyla ekranın kontrastını kolayca ayarlayabilir, farklı görüş açılarında en iyi okunaklılığı elde edebilirsiniz.
• Arduino Uyumlu: Popüler LiquidCrystal_I2C kütüphanesi ile uyumludur. Bu sayede Arduino IDE’de kolayca programlayabilir ve projelerinize entegre edebilirsiniz.
• Düşük Güç Tüketimi: Etkili tasarımı sayesinde projelerinizin güç tüketimini optimize etmenize yardımcı olur.

Kullanım Alanları

Bu çok yönlü LCD ekran, geniş bir uygulama yelpazesi için uygundur:

• Akıllı Ev Sistemleri: Sıcaklık, nem, ışık seviyesi gibi sensör verilerini görüntüleme.
• Endüstriyel Kontrol Panelleri: Makine durumları, sayıcılar veya hata mesajları gösterme.
• Robotik Projeler: Robotun durumu, sensör değerleri veya navigasyon bilgileri gösterme.
• DIY ve Hobi Projeleri: Kendi termostatınız, hava durumu istasyonunuz veya çeşitli ölçüm cihazlarınız için kullanıcı arayüzü.
• Eğitim Amaçlı Devreler: Mikrodenetleyici programlamayı öğrenirken çıktıları göstermek için idealdir.

Teknik Özellikler

• Çalışma Gerilimi: 5V DC
• Ekran Formatı: 20 Karakter x 4 Satır
• Arayüz: I2C
• Kontrolcü: HD44780 uyumlu
• Arka Işık Rengi: Yeşil
• Karakter Rengi: Siyah (Yeşil Arka Işık Üzerinde)
• Varsayılan I2C Adresi: Genellikle 0x27 veya 0x3F (kullanmadan önce bir I2C tarayıcı ile kontrol etmeniz önerilir)
• Boyutlar (Yaklaşık): 98mm x 60mm x 20mm (PCB ve modül dahil)

Bağlantı ve Kullanım

I2C 20×4 LCD ekranı mikrodenetleyicinize bağlamak oldukça basittir:

• VCC: Mikrodenetleyicinizin 5V çıkışına
• GND: Mikrodenetleyicinizin GND (toprak) pinine
• SDA: Mikrodenetleyicinizin SDA pinine (Arduino Uno için A4, Arduino Mega için 20)
• SCL: Mikrodenetleyicinizin SCL pinine (Arduino Uno için A5, Arduino Mega için 21)

Programlama için LiquidCrystal_I2C kütüphanesini Arduino IDE Kütüphane Yöneticisi’nden kurarak kolayca kullanmaya başlayabilirsiniz. Doğru I2C adresini bulmak için bir I2C Tarayıcı (I2C Scanner) kodu çalıştırmanız tavsiye edilir.

Bu I2C 20×4 LCD ekran, projelerinize profesyonel bir dokunuş katarken, kolay entegrasyonu sayesinde geliştirme sürecinizi hızlandıracaktır.
