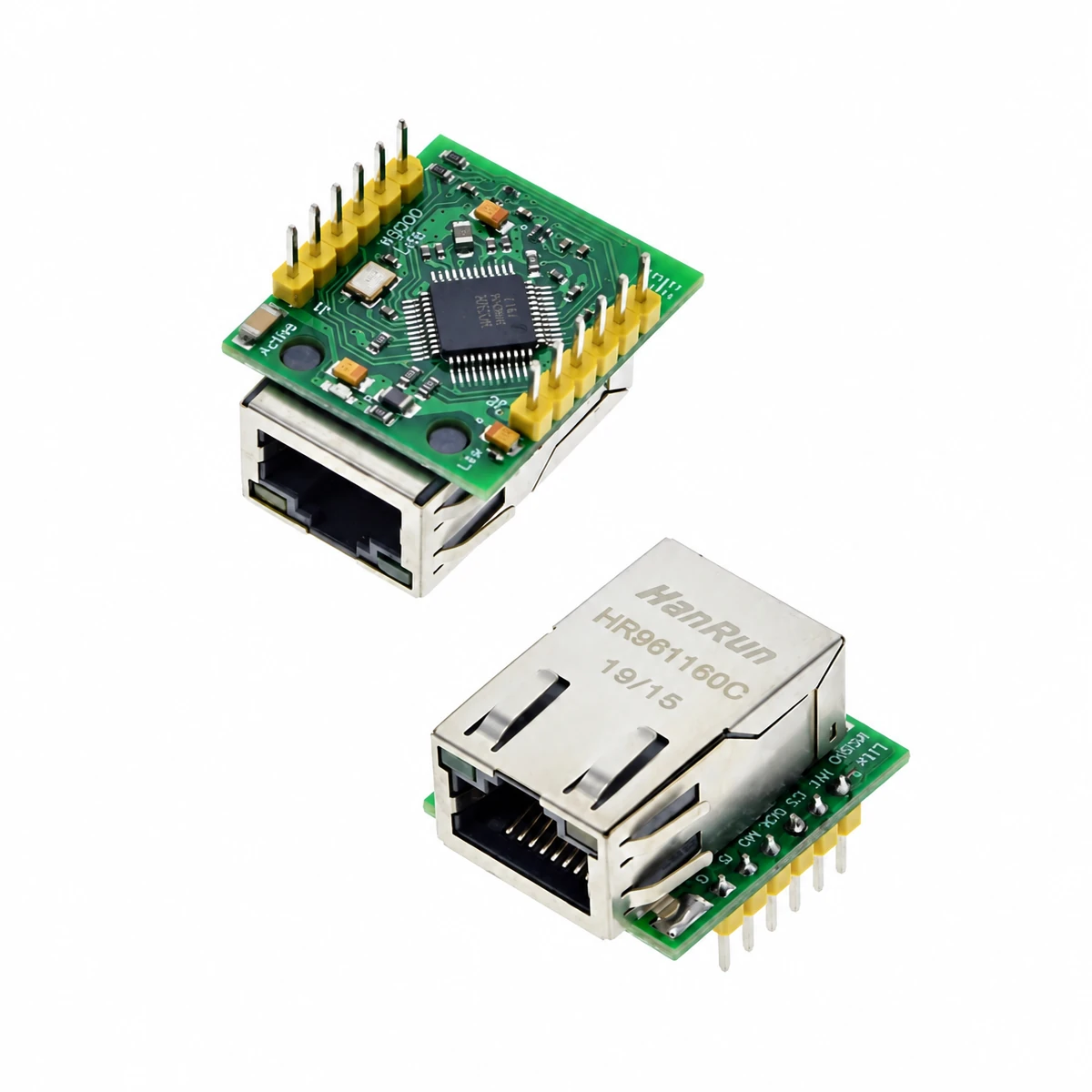

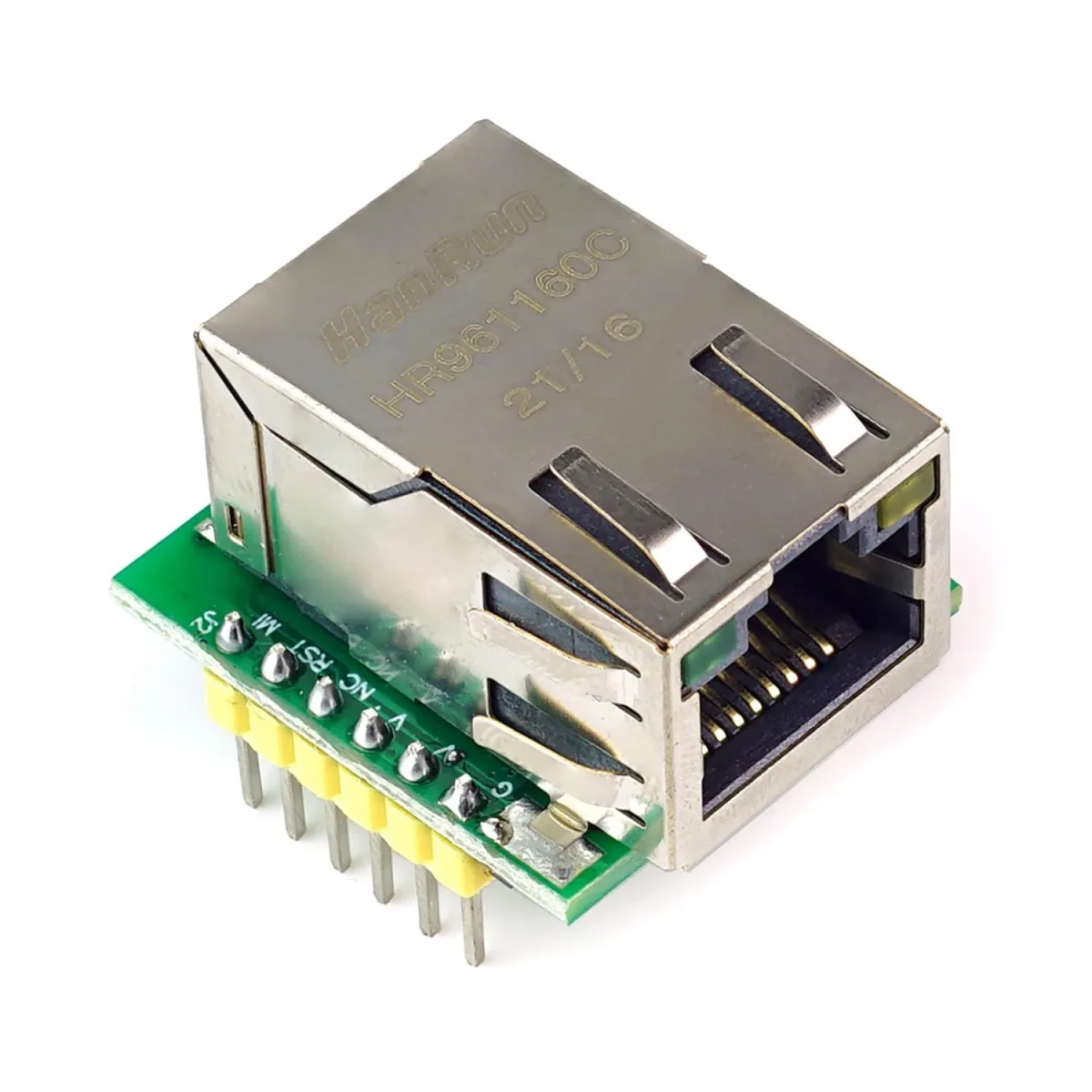

W5500 10/100Mbps Mini Ethernet Modül

Genel Bakış

W5500 10/100Mbps Mini Ethernet Modül, WIZnet W5500 entegresi üzerine kurulmuş, SPI (Serial Peripheral Interface) üzerinden haberleşen kompakt bir ağ modülüdür. Modül, TCP/IP protokol yığını donanımsal olarak uygulandığı için mikrodenetleyici yazılımına ekstra protokol yükü getirmez.

Özellikler

• 10/100 Mbps Ethernet (IEEE 802.3)
• SPI arayüz (Maks. 80 MHz)
• Donanımsal TCP/IP, UDP, ICMP, ARP, PPPoE desteği
• 8 bağımsız soket (socket) desteği
• Çalışma gerilimi: 3.3 V
• Düşük güç tüketimi: ~150 mA (aktif), <10 µA (uyku)
• Kompakt PCB boyutu: 28 mm × 22 mm
• Standart 2.54 mm header pinleri (breadboard / perfboard uyumlu)

Pin Çıkışı

Uygulama Alanları

• IoT cihazları, akıllı ev sensörleri
• Endüstriyel veri toplama / SCADA
• Arduino, ESP32, STM32, Raspberry Pi Pico gibi platformlarla Ethernet bağlantısı
• Uzaktan izleme ve kontrol sistemleri

Kütüphane Desteği

Arduino için Ethernet2 / W5500 kütüphaneleri, ESP-IDF için w5500 bileşeni, STM32 HAL için W5500 sürücüleri mevcuttur.
