Direnç Nedir? Elektronik Devrelerde Direnç Hakkında Temel Bilgiler

Elektronik devrelerde en sık karşılaşılan bileşenlerden biri dirençtir. Basit bir LED devresinden güç kaynaklarına, mikrodenetleyici kartlarından endüstriyel elektronik sistemlere kadar hemen hemen her devrede dirençlerle karşılaşmak mümkündür.

Peki direnç nedir, direnç değeri ne anlama gelir ve bir direnç seçerken hangi özelliklere dikkat edilmelidir?

Bu yazıda elektronik dirençlerin temel özelliklerini, ölçü birimlerini, tolerans ve güç değerlerini anlaşılır şekilde ele alacağız.

Direnç Nedir?

Direnç, elektrik akımının geçişine karşı belirli bir zorluk oluşturan elektronik devre elemanıdır.

Elektriksel direnç R harfiyle gösterilir ve birimi ohm (Ω)‘dur.

Elektronik devrelerde kullanılan dirençler çok farklı değerlerde üretilebilir. Örneğin:

• 100 Ω
• 220 Ω
• 470 Ω
• 1 kΩ
• 4.7 kΩ
• 10 kΩ
• 100 kΩ
• 1 MΩ

gibi direnç değerleri oldukça yaygındır.

Direnç değerlerinde kullanılan bazı kısaltmalar şunlardır:

• 1 kΩ = 1.000 Ω
• 10 kΩ = 10.000 Ω
• 1 MΩ = 1.000.000 Ω

Buradaki k, kilo yani bin; M ise mega yani bir milyon anlamına gelir.

Direnç ve Ohm Kanunu

Bir elektrik devresindeki gerilim, akım ve direnç arasındaki temel ilişki Ohm Kanunu ile açıklanır.

Ohm Kanunu:

I = V / R

şeklinde ifade edilir.

Burada:

• I: Akım, amper
• V: Gerilim, volt
• R: Direnç, ohm

anlamına gelir.

Örneğin 5 V gerilim uygulanan 1 kΩ değerindeki bir direnç üzerinden teorik olarak:

5 V / 1.000 Ω = 0,005 A

yani:

5 mA

akım geçer.

Bu nedenle direnç değeri, bir devrede oluşacak akımın belirlenmesinde önemli bir rol oynar.

Direnç Değerleri Nasıl Gösterilir?

Bir direncin değerinin nasıl belirtildiği, kullanılan direnç tipine göre değişebilir.

En yaygın yöntemler renk kodları ve sayısal kodlardır.

Renk Kodlu Dirençler

Klasik eksenel dirençlerin üzerinde farklı renklerden oluşan bantlar bulunur.

Bu renk bantları direncin:

• direnç değerini,
• çarpanını,
• toleransını

belirtmek için kullanılır.

Özellikle 4 bantlı ve 5 bantlı dirençler elektronik devrelerde oldukça yaygındır.

4 bantlı bir dirençte genellikle:

• Birinci bant ilk rakamı,
• İkinci bant ikinci rakamı,
• Üçüncü bant çarpanı,
• Dördüncü bant toleransı

ifade eder.

Örneğin kırmızı, kırmızı, kahverengi ve altın renk bantlarına sahip bir direnç yaklaşık olarak 220 Ω ±%5 değerindedir.

SMD Dirençler

Modern elektronik kartlarda sıklıkla SMD dirençler kullanılır.

SMD, İngilizce Surface Mount Device ifadesinin kısaltmasıdır ve yüzey montajlı elektronik bileşenleri ifade eder.

SMD dirençlerin üzerinde klasik dirençlerde olduğu gibi renk bantları bulunmaz. Bunun yerine bazı dirençlerde sayısal kodlar yer alır.

Örneğin üzerinde:

103

yazan bir SMD direnç:

10 × 10³ = 10.000 Ω

yani:

10 kΩ

değerindedir.

Benzer şekilde:

• 101 → 100 Ω
• 102 → 1 kΩ
• 103 → 10 kΩ
• 104 → 100 kΩ
• 105 → 1 MΩ

şeklinde okunabilir.

Ancak çok küçük boyutlu bazı SMD dirençlerin üzerinde herhangi bir değer kodu bulunmayabilir.

Dirençlerde Tolerans Nedir?

Üretim sürecinden dolayı bir direncin gerçek değeri, üzerinde belirtilen değerle tamamen aynı olmayabilir.

Bu farkın ne kadar olabileceği tolerans değeriyle ifade edilir.

Örneğin:

1 kΩ ±%5

olarak belirtilen bir direncin gerçek değeri yaklaşık olarak:

950 Ω ile 1050 Ω

arasında olabilir.

Yaygın direnç toleransları şunlardır:

• ±%5
• ±%2
• ±%1
• ±%0,5
• ±%0,1

Genel amaçlı elektronik devrelerde ±%5 veya ±%1 toleranslı dirençlerle sıkça karşılaşılır.

Hassas ölçüm ve kontrol devrelerinde ise daha düşük tolerans değerlerine sahip dirençler tercih edilebilir.

Dirençlerde Watt Değeri Nedir?

Bir direnç seçerken yalnızca direnç değerine bakmak yeterli değildir.

Direncin üzerinden akım geçtiğinde elektrik enerjisinin bir bölümü ısıya dönüşür. Bu nedenle dirençlerin güvenli şekilde dağıtabileceği belirli bir güç miktarı vardır.

Bu değer watt (W) ile ifade edilir.

Yaygın direnç güç değerleri arasında:

• 1/8 W
• 1/4 W
• 1/2 W
• 1 W
• 2 W
• 5 W

gibi seçenekler bulunur.

Bir direncin üzerinde harcanan güç şu şekilde hesaplanabilir:

P = V × I

Ayrıca Ohm Kanunu kullanılarak:

P = I² × R

veya:

P = V² / R

formülleri de kullanılabilir.

Örneğin devrede bir direnç üzerinde 0,4 W güç harcanıyorsa 0,25 W yani 1/4 W değerindeki bir direnç kullanmak uygun değildir.

Bu durumda daha yüksek güç kapasitesine sahip bir direnç seçilmelidir.

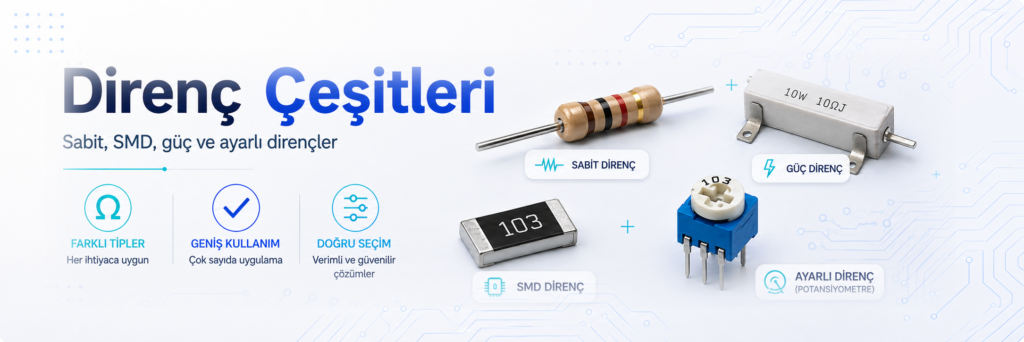

Yaygın Direnç Türleri Nelerdir?

Elektronik uygulamalarda kullanım amacına göre farklı direnç çeşitleri bulunur.

Karbon Film Direnç

Genel amaçlı elektronik devrelerde yaygın olarak kullanılan direnç türlerinden biridir.

Üretim maliyetleri düşüktür ve birçok temel elektronik uygulama için yeterli performans sağlar.

Metal Film Direnç

Metal film dirençler genellikle karbon film dirençlere göre daha düşük tolerans ve daha iyi kararlılık sunar.

Ölçüm devreleri ve daha hassas elektronik uygulamalarda kullanılabilir.

SMD Direnç

SMD dirençler doğrudan PCB yüzeyine monte edilir.

Küçük boyutları nedeniyle modern elektronik cihazlarda son derece yaygın olarak kullanılırlar.

Tel Sarım Direnç

Direnç elemanının özel bir telin sarılmasıyla oluşturulduğu direnç türüdür.

Genellikle daha yüksek güç gerektiren uygulamalarda kullanılır.

Güç Dirençleri

Yüksek miktarda elektriksel gücü ısı olarak dağıtabilmek amacıyla tasarlanan dirençlerdir.

Seramik gövdeli, tel sarım veya alüminyum kasalı çeşitleri bulunabilir.

Ayarlı Dirençler

Direnç değerinin mekanik veya elektronik olarak değiştirilebildiği bileşenlerdir.

Potansiyometre ve trimpotlar bu gruba girer.

Direnç Seçerken Nelere Dikkat Edilmelidir?

Bir elektronik devre için direnç seçerken birkaç temel özellik değerlendirilmelidir.

Direnç Değeri

İlk olarak devrenin ihtiyaç duyduğu direnç değeri belirlenmelidir.

Bu değer ohm cinsinden ifade edilir.

Güç Değeri

Direncin üzerinde oluşacak güç hesaplanmalı ve buna uygun watt değerine sahip bir direnç seçilmelidir.

Güç değerinin sınırda seçilmesi yerine belirli bir güvenlik payı bırakılması genellikle daha sağlıklıdır.

Tolerans

Devrenin ne kadar hassas çalışması gerektiğine göre direnç toleransı belirlenmelidir.

Montaj Tipi

PCB tasarımına göre:

• THT,
• SMD

dirençler tercih edilebilir.

Fiziksel Boyut

Özellikle SMD dirençlerde fiziksel paket boyutu önemlidir.

0603, 0805, 1206 gibi farklı SMD direnç paketleri bulunmaktadır.

Sıcaklık ve Çalışma Koşulları

Endüstriyel veya yüksek sıcaklıklı ortamlarda kullanılacak dirençlerde çalışma sıcaklığı ve sıcaklık katsayısı gibi özellikler de önem kazanabilir.

Dirençlerin Yönü Var mıdır?

Standart sabit dirençlerin kutupları bulunmaz.

Bu nedenle dirençler devreye her iki yönde de bağlanabilir.

Örneğin 1 kΩ değerindeki standart bir direnç devrede ters çevrilerek takılsa bile elektriksel davranışı değişmez.

Bu durum dirençleri diyot, LED ve elektrolitik kondansatör gibi yönü önemli olan devre elemanlarından ayırır.

Direnç Bozulur mu?

Dirençler genellikle uzun ömürlü elektronik komponentlerdir ancak uygun olmayan çalışma koşullarında zarar görebilirler.

Özellikle direnç üzerinden izin verilen değerden fazla güç geçirilmesi aşırı ısınmaya neden olabilir.

Bunun sonucunda direnç:

• Değer değiştirebilir,
• Gövdesinde renk değişimi oluşabilir,
• Yanabilir,
• Açık devre haline gelebilir.

Bu nedenle devre tasarımında direncin güç değerinin doğru seçilmesi önemlidir.

Direnç Değeri Multimetre ile Ölçülebilir mi?

Direnç değerleri bir multimetrenin ohm ölçüm modu kullanılarak ölçülebilir.

Ölçüm yapılırken devrenin enerjisinin kapalı olması gerekir.

Ayrıca direnç devre üzerindeyken yapılan ölçümlerde diğer elektronik bileşenler sonucu etkileyebilir.

Daha doğru bir ölçüm için gerektiğinde direncin en az bir bacağının devreden ayrılması tercih edilebilir.

Sık Sorulan Sorular

Direncin birimi nedir?

Direncin birimi ohm (Ω)‘dur.

1 kΩ kaç ohmdur?

1 kΩ, 1.000 Ω değerindedir.

10 kΩ kaç ohmdur?

10 kΩ, 10.000 Ω değerindedir.

1 MΩ kaç ohmdur?

1 MΩ, 1.000.000 Ω değerindedir.

Dirençlerin artı ve eksi yönü var mıdır?

Standart sabit dirençlerin kutupları bulunmaz ve iki yönde de devreye bağlanabilirler.

Watt değeri yüksek direnç daha fazla direnç gösterir mi?

Hayır.

Örneğin:

• 1 kΩ 0,25 W
• 1 kΩ 1 W

iki direncin de nominal direnç değeri 1 kΩ’dur.

Aralarındaki temel fark güvenli şekilde dağıtabilecekleri maksimum güç miktarıdır.

Direnç değeri büyüdükçe akım azalır mı?

Aynı gerilim altında direnç değeri arttıkça devreden geçen akım azalır.

Bu ilişki Ohm Kanunu ile açıklanır.

Sonuç

Direnç, elektronik devrelerin en temel ve en yaygın kullanılan bileşenlerinden biridir.

Bir direnci tanımlarken yalnızca ohm değerine değil;

• toleransına,
• güç kapasitesine,
• fiziksel boyutuna,
• montaj tipine

de dikkat edilmesi gerekir.

Elektroniğe yeni başlayanların direnç değerlerini, Ohm Kanunu’nu ve temel güç hesaplamalarını öğrenmesi; daha karmaşık elektronik devreleri anlamayı önemli ölçüde kolaylaştırır.
