Diyot Nedir? Diyot Çeşitleri, Çalışma Mantığı ve Doğru Diyot Seçimi

Diyot, elektronik devrelerde akımın yönünü kontrol etmek, ters polariteye karşı koruma sağlamak, gerilimi sınırlamak ve AC gerilimi doğrultmak gibi birçok görevde kullanılan temel yarı iletken bileşenlerden biridir.

Basit bir devrede yalnızca ters bağlantı koruması için kullanılabileceği gibi güç kaynaklarında, röle sürücülerinde, haberleşme hatlarında ve hassas elektronik girişlerin korunmasında da önemli görevler üstlenebilir.

Bu nedenle bir diyot seçerken yalnızca maksimum akım değerine bakmak yeterli değildir. İleri yön gerilim düşümü, maksimum ters gerilim, ters toparlanma süresi ve diyotun kullanım amacı birlikte değerlendirilmelidir.

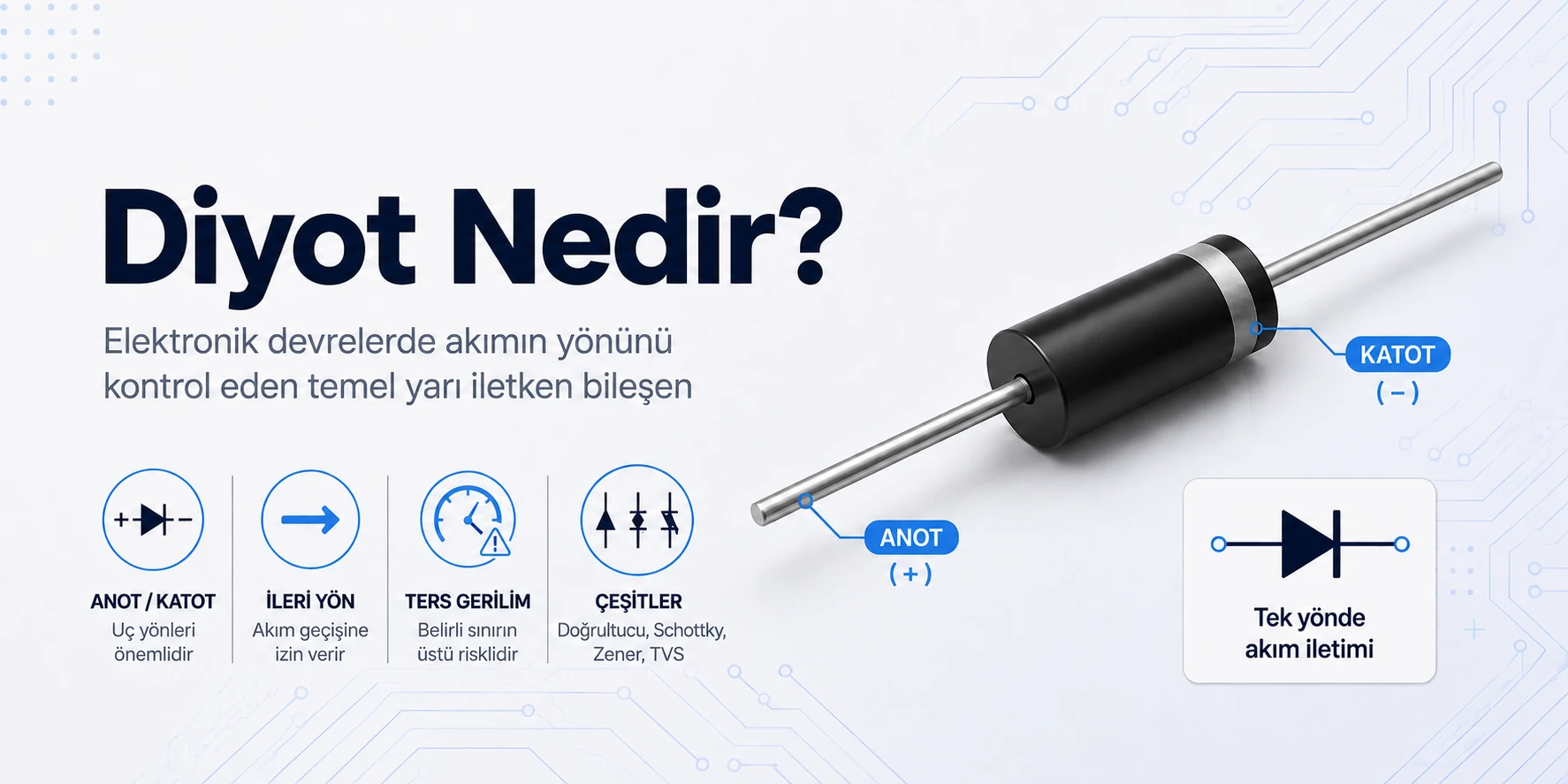

Diyot Nedir?

Diyot, temel olarak akımın bir yönde geçmesine izin verirken ters yöndeki akımı büyük ölçüde engelleyen yarı iletken devre elemanıdır.

Standart bir diyotun iki terminali bulunur:

• Anot (A)
• Katot (K)

Diyot ileri yönde kutuplandığında iletime geçebilir. Ters yönde kutuplandığında ise normal çalışma koşullarında akımı büyük ölçüde engeller.

Bu davranış nedeniyle diyot, elektronik devrelerde kullanılan tek yönlü bir vana gibi düşünülebilir. Ancak gerçek bir diyot ideal bir anahtar değildir. İletim sırasında üzerinde belirli bir gerilim düşümü oluşur ve ters yönde dayanabileceği gerilim sınırlıdır.

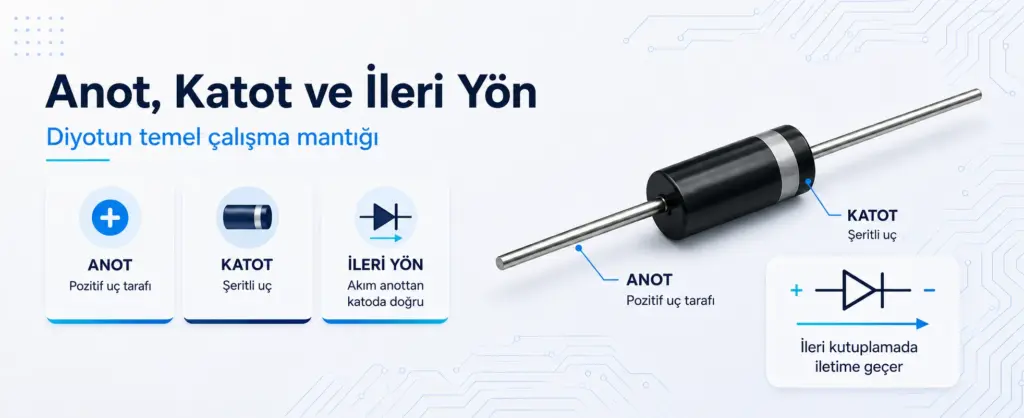

Diyotun Anot ve Katot Ucu Nasıl Anlaşılır?

Silindirik gövdeli birçok standart diyotta gövde üzerindeki şerit katot tarafını belirtir.

Genel olarak:

• Şeritsiz taraf: Anot
• Şeritli taraf: Katot

PCB üzerindeki diyot sembolü ve komponent üzerindeki işaretleme montaj sırasında mutlaka kontrol edilmelidir.

Diyotun ters takılması devrenin çalışmamasına veya kullanılan devre yapısına göre elektronik bileşenlerin zarar görmesine neden olabilir.

Diyot Nasıl Çalışır?

Bir silikon diyot ileri yönde yeterli gerilim uygulandığında iletime başlar.

Pratik devre hesaplarında standart silikon diyotların ileri yön gerilim düşümü çoğu zaman yaklaşık 0,6–0,7 V kabul edilir.

Ancak bu değer sabit değildir.

Gerilim düşümü;

• Diyot tipine
• Diyottan geçen akıma
• Çalışma sıcaklığına

bağlı olarak değişebilir.

Örneğin Schottky diyotlarda ileri yön gerilim düşümü çoğunlukla standart silikon diyotlardan daha düşüktür.

Bu özellik özellikle düşük voltajlı ve yüksek akımlı güç devrelerinde önemli olabilir.

İleri Yön Gerilim Düşümü Nedir?

Diyot iletimdeyken anot ile katot arasında oluşan gerilim farkına ileri yön gerilim düşümü denir.

Datasheet üzerinde bu değer genellikle Forward Voltage veya VF olarak belirtilir.

Örneğin 5 V beslemeye seri bağlanan ve üzerinde 0,7 V gerilim düşümü oluşan bir diyottan sonra yaklaşık olarak:

5 V – 0,7 V = 4,3 V

gerilim kalır.

Bu kayıp özellikle 3,3 V ve 5 V gibi düşük gerilimli sistemlerde önemlidir.

Diyot üzerinde harcanan güç yaklaşık olarak:

P = VF × IF

formülüyle hesaplanabilir.

Örneğin 0,7 V ileri yön gerilim düşümü altında 1 A akım taşıyan bir diyotta yaklaşık:

P = 0,7 × 1 = 0,7 W

güç kaybı oluşur.

Bu güç büyük ölçüde ısıya dönüşeceğinden yalnızca diyotun taşıyabileceği maksimum akımı kontrol etmek yeterli değildir. Oluşabilecek sıcaklık artışı da dikkate alınmalıdır.

Maksimum Ters Gerilim Nedir?

Diyot ters yönde bağlandığında normal çalışma koşullarında akımı büyük ölçüde engeller.

Ancak her diyotun dayanabileceği ters gerilimin bir sınırı vardır.

Datasheet üzerinde bu özellik farklı isimlerle görülebilir:

• Reverse Voltage
• DC Blocking Voltage
• Repetitive Peak Reverse Voltage
• VR
• VRRM

Diyot seçilirken devrede oluşabilecek maksimum ters gerilimin diyotun izin verilen değerinin altında kalması gerekir.

Çalışma gerilimine tam sınırda bir diyot seçmek yerine devrede oluşabilecek kısa süreli gerilim darbeleri de hesaba katılmalıdır.

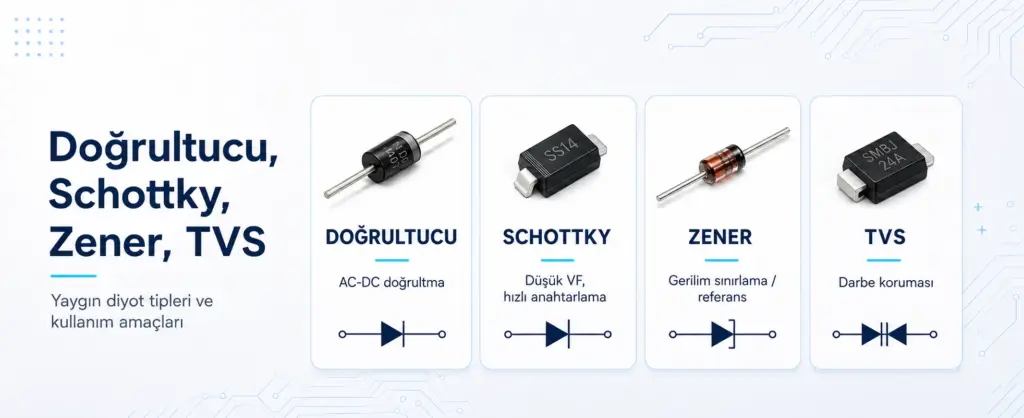

Diyot Çeşitleri Nelerdir?

Bütün diyotlar aynı amaç için tasarlanmaz.

Elektronikte yaygın olarak kullanılan diyot çeşitleri arasında:

• Doğrultucu diyot
• Schottky diyot
• Zener diyot
• Hızlı diyot
• Ultra hızlı diyot
• TVS diyot

bulunur.

Doğrultucu Diyot Nedir?

Doğrultucu diyotlar özellikle AC gerilimin DC gerilime dönüştürülmesi ve güç devrelerinde akım yönünün kontrol edilmesi için kullanılır.

1N400x serisi diyotlar bu grubun en bilinen örnekleri arasındadır.

Örneğin:

• 1N4001
• 1N4004
• 1N4007

yaygın doğrultucu diyotlardır.

Bu tip diyotlar 50/60 Hz şebeke doğrultma gibi uygulamalar için uygundur.

Ancak yüksek frekanslı anahtarlama uygulamalarında standart doğrultucu diyotlar her zaman uygun olmayabilir.

Schottky Diyot Nedir?

Schottky diyotların önemli avantajlarından biri nispeten düşük ileri yön gerilim düşümüdür.

Standart silikon diyotlarda yaklaşık 0,6–0,7 V civarında olabilen gerilim düşümü, Schottky diyotlarda kullanılan modele ve akıma bağlı olarak daha düşük olabilir.

Bu nedenle Schottky diyotlar özellikle:

• DC-DC dönüştürücülerde
• Düşük gerilimli güç devrelerinde
• Ters polarite korumasında
• Hızlı anahtarlama uygulamalarında

tercih edilebilir.

Bununla birlikte Schottky diyotların ters kaçak akımları daha yüksek olabilir.

Ayrıca maksimum ters gerilim kapasiteleri kullanılan modele göre sınırlayıcı olabilir.

Bu nedenle yalnızca düşük ileri yön gerilim düşümüne bakılarak seçim yapılmamalıdır.

Zener Diyot Nedir?

Zener diyot, ters yönde belirli bir gerilime ulaşıldığında kontrollü olarak iletime geçmek üzere tasarlanmış bir diyot türüdür.

Bu özellik sayesinde:

• Gerilim sınırlama
• Basit gerilim referansı oluşturma
• Devre girişlerini belirli gerilim seviyelerine karşı koruma

gibi uygulamalarda kullanılabilir.

Zener diyotlar farklı nominal gerilim değerlerinde üretilir.

Örneğin:

• 3,3 V
• 5,1 V
• 9,1 V
• 12 V

gibi Zener diyotlar bulunabilir.

Ancak yalnızca Zener gerilimine bakmak yeterli değildir.

Seçim sırasında:

• Çalışma akımı
• Tolerans
• Maksimum güç
• Dinamik karakteristikler

de dikkate alınmalıdır.

Hızlı ve Ultra Hızlı Diyot Nedir?

Bir diyotun iletim durumundan ters yönde bloklama durumuna geçmesi tamamen anlık gerçekleşmez.

Bu geçiş sırasında geçen süreye ters toparlanma süresi denir.

Datasheet üzerinde genellikle trr olarak gösterilir.

Yüksek frekansta çalışan anahtarlamalı güç kaynaklarında bu süre önemlidir.

Standart 1N4007 gibi doğrultucu diyotlar düşük frekanslı doğrultma uygulamaları için uygundur ancak yüksek frekanslı anahtarlama devrelerinde uygun olmayabilir.

Bu tür uygulamalarda:

• Fast Recovery
• Ultra Fast Recovery
• Schottky

diyotlar tercih edilebilir.

TVS Diyot Nedir?

TVS, Transient Voltage Suppressor ifadesinin kısaltmasıdır.

TVS diyotlar kısa süreli yüksek gerilim darbelerine karşı elektronik devreleri korumak amacıyla kullanılır.

Özellikle:

• Güç girişlerinde
• Haberleşme hatlarında
• Endüstriyel elektronik sistemlerde
• Otomotiv elektroniğinde
• Harici bağlantı noktalarında

yaygın olarak kullanılabilir.

TVS diyot seçilirken yalnızca üzerinde yazan nominal gerilim değerine bakılmamalıdır.

Önemli parametreler arasında:

• Working Standoff Voltage
• Breakdown Voltage
• Clamping Voltage
• Peak Pulse Current
• Peak Pulse Power

bulunur.

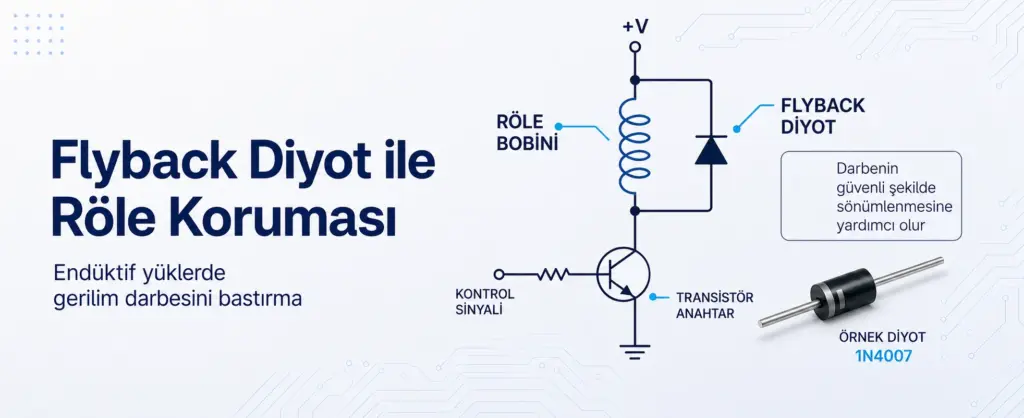

Flyback Diyot Nedir?

Röle, solenoid ve bazı motorlar gibi endüktif yükler kapatıldığında bobinde depolanan enerji nedeniyle yüksek gerilim darbesi oluşabilir.

Bu gerilim, bobini anahtarlayan:

• Transistör
• MOSFET
• Sürücü entegresi

gibi elektronik elemanlara zarar verebilir.

Bobine uygun yönde paralel bağlanan diyot, anahtarlama kapatıldığında bobin akımının dolaşabileceği bir yol oluşturur.

Böylece yüksek gerilim darbesinin sınırlandırılmasına yardımcı olur.

Bu uygulamada kullanılan diyot:

• Flyback diode
• Freewheeling diode
• Flywheel diode

olarak adlandırılabilir.

Özellikle röle sürücü devrelerinde yaygın olarak kullanılan basit ve etkili bir koruma yöntemidir.

1N4007 ile 1N4148 Arasındaki Fark Nedir?

1N4007 ve 1N4148 aynı amaç için tasarlanmış diyotlar değildir.

1N4007

1N4007 genel amaçlı doğrultucu diyottur.

Özellikle:

• Güç kaynakları
• AC doğrultma
• Düşük frekanslı güç devreleri
• Röle bobini koruması

gibi uygulamalarda kullanılabilir.

1N4148

1N4148 ise küçük sinyal ve hızlı anahtarlama diyodudur.

Özellikle:

• Dijital sinyal devreleri
• Küçük sinyal uygulamaları
• Hızlı anahtarlama
• Koruma ve yönlendirme devreleri

için uygundur.

Her iki komponent de diyot olmasına rağmen elektriksel karakteristikleri ve amaçlanan kullanım alanları farklıdır.

Bu nedenle birbirlerinin doğrudan alternatifi olarak değerlendirilmemelidir.

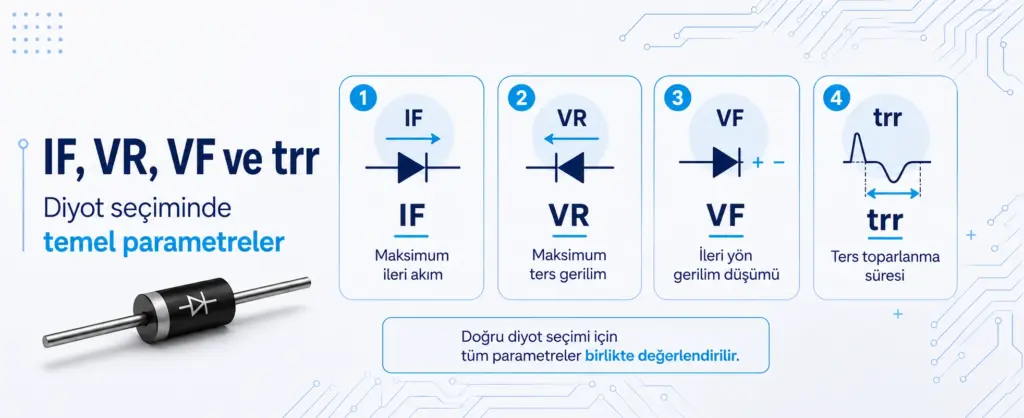

Diyot Seçerken Nelere Dikkat Edilmelidir?

Bir elektronik devre için diyot seçmeden önce diyotun devrede hangi görevi yerine getireceği belirlenmelidir.

Ardından temel teknik özellikler incelenmelidir.

Maksimum İleri Yön Akımı

Datasheet üzerinde genellikle IF veya IF(AV) gibi ifadelerle belirtilir.

Diyottan sürekli geçmesi beklenen akım, komponentin izin verilen sınırları içerisinde kalmalıdır.

Maksimum Ters Gerilim

Diyotun ters yönde karşılaşabileceği maksimum gerilim dikkate alınmalıdır.

Devrede oluşabilecek gerilim darbeleri için güvenlik payı bırakılması faydalıdır.

İleri Yön Gerilim Düşümü

VF değeri özellikle düşük gerilimli ve yüksek akımlı sistemlerde önemlidir.

Gerilim düşümü arttıkça diyot üzerinde oluşan güç kaybı da artabilir.

Ters Toparlanma Süresi

Yüksek frekanslı anahtarlama devrelerinde trr değeri önem kazanır.

Düşük frekanslı doğrultma devrelerinde ise bu özellik çoğu zaman daha az kritik olabilir.

Güç ve Termal Değerler

Diyot üzerinde oluşacak güç kaybı nedeniyle komponent sıcaklığı artabilir.

Özellikle yüksek akımlı uygulamalarda:

• Kılıf tipi
• PCB bakır alanı
• Ortam sıcaklığı
• Termal direnç

gibi faktörler dikkate alınmalıdır.

Kılıf Tipi

Diyotlar hem THT hem de SMD paketlerde üretilebilir.

Yaygın kılıflar arasında:

• DO-35
• DO-41
• SMA
• SMB
• SMC
• SOD-123
• SOD-323

gibi seçenekler bulunur.

PCB tasarımına ve güç ihtiyacına uygun paket seçilmelidir.

Multimetre ile Diyot Nasıl Test Edilir?

Dijital multimetrelerin büyük bölümünde diyot test modu bulunur.

Standart silikon bir diyot ileri yönde ölçüldüğünde multimetrede genellikle yaklaşık:

0,5–0,8 V

arasında bir değer görülebilir.

Problar ters çevrildiğinde ise multimetrenin açık devre veya OL göstermesi beklenir.

Schottky diyotlarda görülen ileri yön gerilimi daha düşük olabilir.

Her iki yönde çok düşük değer görülmesi diyotun kısa devre olmuş olabileceğini gösterebilir.

Her iki yönde de açık devre görülmesi ise diyotun arızalı olabileceğini düşündürebilir.

Ancak diyot devre üzerindeyken çevresindeki diğer elektronik komponentler ölçümü etkileyebilir.

Diyot Arızalanır mı?

Evet.

Diyotlar özellikle:

• Aşırı akım
• Yüksek ters gerilim
• Aşırı sıcaklık
• Ani gerilim darbeleri
• Yanlış komponent seçimi

nedeniyle zarar görebilir.

Arızalanan bir diyot kısa devre veya açık devre davranışı gösterebilir.

Bazı durumlarda diyot tamamen arızalanmadan önce elektriksel özelliklerinde değişiklik de meydana gelebilir.

Sık Sorulan Sorular

Diyot neden yaklaşık 0,7 V düşürür?

Yaklaşık 0,7 V değeri standart silikon diyotlar için kullanılan pratik bir değerdir.

Gerçek ileri yön gerilim düşümü kullanılan diyot modeline, akıma ve sıcaklığa göre değişebilir.

Schottky diyot neden tercih edilir?

Schottky diyotlar düşük ileri yön gerilim düşümü ve hızlı anahtarlama özellikleri nedeniyle özellikle düşük voltajlı güç devrelerinde avantaj sağlayabilir.

Diyot ters bağlanırsa ne olur?

Standart bir diyot ters yönde belirli bir gerilime kadar akımı büyük ölçüde engeller.

Diyotun maksimum ters gerilim değeri aşılırsa komponent zarar görebilir.

Zener diyot normal diyottan farklı mıdır?

Evet.

Zener diyot kontrollü şekilde ters kırılma bölgesinde çalışmak üzere tasarlanmıştır.

Röle bobinine neden diyot bağlanır?

Röle bobini kapatıldığında oluşabilecek yüksek gerilim darbesini sınırlandırarak transistör veya MOSFET gibi sürücü elemanlarının korunmasına yardımcı olur.

Her devrede Schottky diyot kullanılabilir mi?

Hayır.

Schottky diyotların düşük ileri yön gerilim düşümü avantajlıdır ancak ters gerilim dayanımı, kaçak akımı, sıcaklık özellikleri ve diğer parametreleri uygulamaya uygun olmalıdır.

Sonuç

Diyot, elektronik devrelerde çok farklı görevleri yerine getirebilen temel yarı iletken komponentlerden biridir.

Doğrultma için kullanılan bir diyot ile yüksek frekanslı DC-DC dönüştürücüde kullanılan diyotun gereksinimleri aynı değildir.

Benzer şekilde:

• Schottky
• Zener
• TVS
• Hızlı doğrultucu
• Standart doğrultucu

diyotların kullanım amaçları birbirinden farklıdır.

Doğru diyot seçimi yapılırken yalnızca parça numarasına veya maksimum akım değerine değil; ileri yön gerilim düşümü, ters gerilim dayanımı, anahtarlama hızı, güç kaybı, sıcaklık ve kullanım amacı birlikte değerlendirilmelidir.
